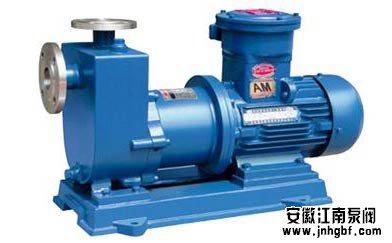

不銹鋼自吸泵屬自吸式離心泵，它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長、具有較強的自吸能力等優點。不銹鋼自吸泵 ，就是不需在吸入管路內充滿水就能自動地把水抽上來的不銹鋼自吸泵。根據結構分為內混式自吸泵和外混式自吸泵。

　　不銹鋼自吸泵、泵體是不銹鋼材質、葉輪是選用優質材料精制而成，密封采用硬質合金機械密封，經久耐用，因此簡化了管路系統，又改善了勞動條件。

　　推薦閱讀：《自吸磁力泵相關知識大揭秘!》

　　下面談?wù)劜讳P鋼自吸泵零件的檢查與修理：

　　1：口環(又稱密封環)

　　不銹鋼多級離心泵的口環的作用是在葉輪與泵殼間形成狹窄、曲折的通道，來增加介質的流動阻力，達到減少介質泄漏的目的?？诃h(huán)的設置還起到保護泵上主要零件不受磨損的作用，在口環磨損后，可以修復或更換新環、恢復正常裝配間隙，這樣既經濟又便于檢修。口環的結構形式通常有徑向間隙式的圓環型、雙環階梯型、雙環迷宮型及軸向間隙式等。

　　口環的完好性及它與葉輪問徑向間隙含，在拆卸泵時應首先檢查。如口環已有溝槽等缺損或已破裂或間隙艿超過表5中所規定的數值時，應更換新口環或?qū)⒃诃h(huán)補焊修復。 泵在運行中，口環與葉輪的相應圓周是同時磨損而造成間隙增大超過規定數值的，因?yàn)樾驴诃h(huán)內徑應按葉輪入口外徑來配制，葉輪與口環之間的徑向間隙參照表5—3的規定。在修理過程中，這個間隙力求小一點，才能提高泵的工作效率和延長使用期限。

　　口環材質一般可用灰鑄鐵HT200、錫青銅或錫青銅一軸承合金(巴氏合金)。對于掛有軸承合金的銅口環，當間隙磨大時，只需重掛合金，元需更換新口環。

　　當原有合金磨損量不大而又無剝離、脫落現象時，可用補焊方法修復。補焊步驟如下:

　　②用5%的鹽酸清洗、活化一遍。

　?、鄯诺綔囟葹?0℃、質量分?jǐn)?shù)為l0%的燒堿液中浸洗10min，然后置入90℃的清水中清洗。

　?、苎a(bǔ)焊合金。把口環預熱到l00℃左右，用氣焊適當熔開口環上原有合金，用與原合金相同牌號的合金預鑄成焊條，沿口環圓周或縱長方向一道道均勻堆焊上去(不得反復重焊)。焊接完畢后，即可進行機械加工達到所要求的標準尺寸。 如果合金產生剝離、脫落或磨損量太大而無法采用補焊修復時，則要重新澆掛合金。新制或修復口環的技術要求如圖5—4所示。新口環裝上后，應檢查它與葉輪的間隙是否符合表5—3的要求。同時，要檢查兩者間有無摩擦現象，其方法是在轉子部分涂上紅鉛粉，然后轉動轉子，若口環上沾有紅鉛粉則必須返修。

　　2：葉輪

　?、偃~輪的更換 經過使用的葉輪可能產生某種損壞，葉輪遇有下列情況之一者，應更換。

　　a.葉輪表面出現裂紋。

　　b.葉輪表面因腐蝕、浸蝕或汽蝕而形成較多的孑L眼。

　　c.因沖刷而造成葉輪蓋板及葉片等變薄，影響了機械強度。

　　d.葉輪的口環、輪轂發生較嚴重的偏磨現象而無修復價值。

　?、谌~輪的修理

　　a.ISG、IRG立式管道泵葉輪腐蝕如不嚴重或砂眼不多時，可以用補焊的方法修復。銅葉輪用黃銅補焊，鑄鐵葉輪亦可用黃銅補焊。

　　b.補焊的方法是焊前對需施焊的部位進行清理，去除油污、銹蝕、氧化皮等?？梢跃植炕蛘w預熱至250℃-450℃。焊粉一般選用粉301，焊絲通常選用絲224硅黃銅焊絲，氣焊火焰應采用輕微的氧化焰或中性焰，操作時一般采用壓焊法，以減少焊縫金屬

　　的過熱，并改善焊縫的形成，在操作中，應盡量避免高溫的焰心與熔池金屬的直接接觸，以免在焊縫金屬內產生氣孔。焊后保溫緩冷，以消除應力，改善性能。冷卻后，則可進行機械加工。

　　c.單環型口環、輪轂?zāi)p出溝痕或偏磨現象不嚴重時，可用砂布打磨，在厚度允許的情況下亦可車光?；蛴媒饘?lài)娡糠?，恢?fù)原始尺寸。

　　d.雙環型內口環密封邊磨損出溝痕或偏磨現象不嚴重時，亦可用砂布打磨，在厚度允許的情況下亦可車光。磨損或偏磨嚴重，則可更換新內環。

　　e.新葉輪或經修復的葉輪都應進行靜平衡試驗。葉輪的平衡方法是用去重法，可將試驗完的葉輪放到銑床上，在較重的那一面上銑去與較輕那一面在平衡試驗時所夾的物體等重的切屑。但在葉輪蓋板上銑去的厚度不可超過葉輪蓋板厚度的1/3，允許在前后兩蓋板上切去，切削部分痕跡應與蓋板圓盤平滑過渡。一般S型雙吸中開離心泵葉輪的靜平衡允差見表

　　3：平衡裝置

　　由于不銹鋼多級離心泵力的作用，被輸送的介質會從運轉著的離心泵中得到壓力，但亦會對泵本身固定和旋轉的零件產生作用力。這些力由零件的結構平衡了一部分，但仍有一部分力需要用另外的方法來平衡，例如軸向推力。

　　軸向推力為離心泵在運轉過程中沿軸向作用在葉輪上的不平衡力之和。鑒于目前已容易得到可靠的大容量的推力軸承，所以在單級泵中的軸向推力，只有在較大的機組中才成為問題。但多級泵由于有較大的軸向推力，故靠推力軸承來平衡是不行的，這就產生了一種水力平衡裝置——平衡鼓和平衡盤裝置(公眾號：泵管家)，或者是兩者的結合。這些裝置的形式較多，這里以介紹常用的平衡盤裝置。

　　用平衡盤來平衡軸向力是一個動態平衡方法，即泵轉子在某一平衡位置時，其轉子是作前后軸向脈動(或竄動)。當工況點改變時，轉子會自動地移到另一平衡位置上去作軸向脈動。泵在運轉過程中往往會造成平衡盤與平衡板之間、平衡盤輪轂與均衡套之間的磨損。磨損后的修理方法如下：

　?、倨胶獗P(pán)與平衡板磨損成凸凹不平時，可在刮研平板上用著色法檢查，刮去高點。然后，將平衡板與平衡盤裝到泵上進行配研，使其表面平整，直到圓周都能均勻接觸為止。

　?、谄胶獍?、平衡盤及均衡套等，l磨損較嚴重而元修復價值者，應更換新件。

　　上述各件所用材料推薦：平衡盤用耐磨鑄鐵HT250;平衡板用HT300或鎳鋁青銅;均衡套用HT300或鎳鋁青銅。

　　4：軸封裝置

　　旋轉的泵軸及軸套與靜止的泵體之間的密封裝置稱為軸封。它的作用是防止被輸送的高壓介質從泵內漏出和外部液體進入泵內。軸封的結構形式及種類很多，僅針對一般機械制造中常用的幾種類型泵所采用的填料密封裝置及其修理介紹如下。 填料密封裝置的結構如圖5—7所示。一般由軸套、填料壓蓋、填料、水封管、填料環、填料函體、填料擋套及軸等組成。密封的好壞可用松或緊填料壓蓋的方法來實現。如果填料壓得太緊，雖然減少了泄漏(公眾號：泵管家)，但填料與軸套或軸問的摩擦增加，嚴重時導致發熱、冒煙甚至將填料與軸套燒毀，如果填料壓得過松，則泄漏量增加。

　?、佥S封的修理

　　a.檢修泵時，填料一定要更換新的。

　　b.填料裝置的軸套(或軸)磨損較大或出現溝痕時，應換新件。若是軸被磨損，較輕時可采用刷鍍技術恢復，較重時可采用噴涂或?qū)⑤S加鑲套等方法恢復(。

　　c.填料壓蓋、填料擋套及填料環磨損過大時應換新件。

　　各零件的材質要求：鑲套用HT200或錫磷青銅;填料壓蓋用HTl 50;填料環用HTl50或錫磷青銅;填料擋套用HT150。

　?、谔盍厦芊獍惭b技術要求

　　a.切割填料時，將所需長度的軟填料緊緊纏繞在直徑與軸相同的棒料上，然后在棒料上逐個切下密封圈，并要求切口平行、整齊，而且切口的線頭不松散，切口為30°。裝填料時，填料切口錯開120°。

　　b.安裝時應注意使填料環對準水封孔，以免填料堵死水封孑L，使水封失去作用。

　　c.為切實保持填料函的密封性能，對填料函應進行水封，一般用自來水或泵吐出口水均可。

　　5：泵軸

　　泵軸是轉子的主要部件，軸上裝有葉輪、軸套等零件，借軸承支承在泵體中作高速旋轉，以傳遞轉矩。

　　泵軸所用材料一般不低于35鋼，大多用45鋼或40Cr鋼等經熱處理制成。

　?、佥S的更換 泵軸遇有下列情況之一者，應更換新件。

　　a.軸已產生裂紋。

　　b.表面有較嚴重的磨損或被高壓水沖刷而出現較大的溝痕，足以影響泵軸的強度，或由于嚴重的滾鍵等缺損已無修理價值。

　　c.軸的彎曲嚴重?zé)o法校直。

　?、谳S的修理 在檢修離心泵時，軸拆出經清洗后，應進行裂紋、表面缺陷、各相關軸頸的尺寸精度及彎曲度的檢查，以確定修理方案。

　　軸的彎曲量可在普通車床上用百分表檢查，彎曲量不能超過0.06mm，若大于該值，則 應進行校直。其方法如下:

　　a.用螺旋壓力機校直。如軸彎曲較大時，可在柱梁平臺或螺旋壓力機上進行。校直時彎曲的凸點朝上。

　　b.直徑較大而直接校直又較困難的軸，校直前要將彎曲處先行用氣焊加熱，加熱范圍為20-40mm，此范圍以外部分，纏上石棉繩或包上保溫玻璃棉。加熱要緩慢均勻，焊嘴為6#或7#，氣流速度為130～160m/s，當溫度達到600～650℃時，可把焊嘴移開繼續保溫，然后進行校直。校直后，停止加熱，再在加熱處保溫使之緩冷至室溫，再測量彎曲量是否在規定范圍之內。

　　c.點熱校直。將需校直的軸用兩V形鐵架在平臺上，把高凸點向上，用氣焊快速于凸點上加熱一直徑為聲5mm左右的高溫點(650～700℃左右)，用溫水澆淋快速冷卻，測量彎曲量是否在規定范圍之內，恢復量不夠，可在同一軸向平面上再采用此法烤一些點，但同一點不可重復燒烤。一般情況下，點熱校直的實際操作需有較豐富的經驗，否則很難取得預期的效果。

　　d.軸頸的修理。泵軸的軸頸與相關件的連接有不發生相對運動的靜連接和發生相對運動的動連接，但這兩種連接形式的軸頸在使用過程中都可能產生磨損。修復方法有鍍鉻、熱噴涂等。對于修復量不大的滑動軸承軸頸亦可采用砂布打磨或用磨床磨光 。
