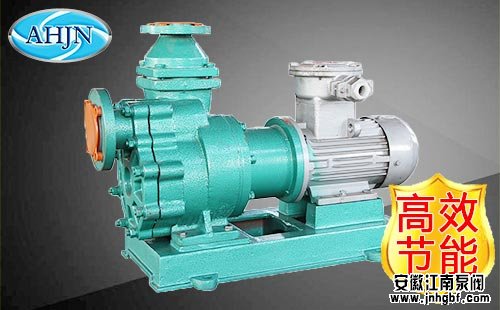

化工自吸泵均采用軸向回液的化工自吸泵體結構。化工自吸泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成，化工自吸泵正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過化工自吸泵體吐口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣。隨著這個過程周而復始的進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，化工自吸泵便投入正常作業。

　　推薦閱讀：《五種方法教您提升耐腐蝕自吸泵的自吸效率》

　　化工自吸泵產生汽蝕的原因大致有以下幾個方面：

　　1、自吸泵安裝高度過高。隨著自吸泵安裝高度的增加，泵進口處的真空度增加，致使泵內壓力降得過低。

　　2、自吸泵實際工況偏離設計工況點較遠。當水泵在非設計工況下運行時，也可能在葉輪下方產生自下而上的帶狀漩渦(稱渦帶)。當渦帶中心壓力下降到飽和蒸汽壓力時，該渦帶即成為汽蝕帶。當此渦帶伸入泵內時，不僅能促進和加重水泵某些部件的汽蝕，而且還會引起機組的強烈振動，并發出轟鳴聲。

　　3、自吸泵的進水條件不好。對采用肘形進水流道的泵，由于彎道流速壓力分布不均，造成自吸泵葉輪進口流速分布也不均勻;進水池產生漩渦會使進入自吸泵的水預旋或?qū)⒖諝鈳?，同樣造成葉輪進口處流速、壓力分布不均勻，從而導致汽穴及汽蝕的發生。據國外汽蝕試驗資料指出，水中含氣量越大，則汽蝕開始得越早。

　　4、自吸泵安裝地點的海拔較高，則自吸泵輸送的水溫度較高。在高海拔地區，大氣壓力較低，會使自吸泵吸入口的壓力也相應較低;而水溫較高，飽和蒸汽壓力就會越大，水就越容易汽化?！　?化工自吸泵和一般的離心泵不同。離心泵泵在工作前，泵體和進水管必須罐滿水行成真空狀態，當葉輪快速轉動時，葉片促使水很快旋轉，自吸泵旋轉著的水在離心力的作用下從葉輪中飛去，泵內的水被拋出后，葉輪的中心部分形成真空區域。水原的水在大氣壓力(或水壓)的作用下通過管網壓到了進水管內。這樣循環不已，就可以實現連續抽水。首次灌水使用之后的自吸是不需要灌引水的，這就是化工自吸泵的由來。
