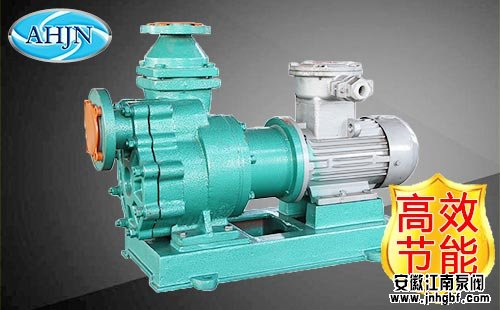

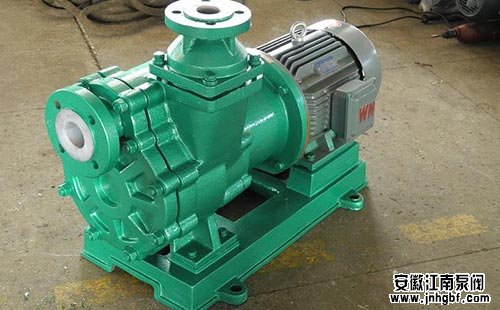

自吸式磁力驅動泵是一種通過磁力傳動器來實現無接觸力矩傳遞從而以靜密封取代動密封，使泵達到完全無泄漏的目的。它由自吸泵、磁力傳動器、電動機三部分組成，關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。具有內封閉好、降能耗等多方面特點，使用時要注意防止顆粒進入、干摩擦等事項和問題。該泵結構緊湊，外形美觀、體積、噪音低、運行可靠、使用維修方便，可廣泛用于石油、化工、制藥、電重液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。

　　推薦閱讀：《談?wù)勀退釅A自吸式磁力驅動泵產品性能及安裝要求》

　　自吸式磁力驅動泵安裝是否合理，對泵的正常運行和使用壽命有很大的影響，所以安裝前必須仔細校正，不得草率。

　　自吸磁力泵的吸入口和出液管路必須另加支架，不得用泵作支撐。

　　安裝地點應方便巡回檢查和維修。

　　進出口管路必須安裝閥門，以便檢修之用。

　　自吸磁力泵安裝順序;

　　1將機組放在埋有地腳螺栓的基礎上，用小平儀校正機組，擰緊地腳螺母。

　　2用混凝土灌注底坐和地腳螺栓孔，待混凝土干固后，重新檢查泵軸水平度。

　　3接好進、出液管路，再次核對聯軸器同軸度，測量聯軸器外圓上、下、左、右、差異不得超過0.1mm兩聯軸器端面間隔轉動一周風不得超過0.3mm。

　　4接上并開通冷卻水。

　　5通過水泵上端灌液孔將泵內液體灌滿。

　　6點動電動機保持電動機轉向和泵規定的轉向一致。

　　自吸磁力泵操作

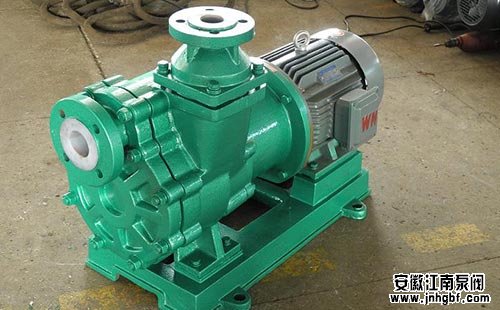

　　ZCQ型自吸磁力泵起動

　　開通冷卻水，用手轉動聯軸器，應無碰擦現象(以后起動無需再次灌液)

　　起動電動機，同時將灌液孔蓋放松，不要擰緊，以利排氣，出液管上的閥門也同時少量開啟，待出水正常后擰緊灌涂孔蓋，再緩慢調節出涂管上的閥門到所需工況，啟動到出水一般需要2-10分鐘。

　　應經常檢查泵軸承部位和電動機的升溫情況，軸承升溫不得超過75度。

　　注意泵運轉時應無雜音，如出現異常情況應立即停車檢查。

　　自吸磁力泵停車

　　緩慢關閉出液管路門及各種儀表。

　　切斷電源。

　　停穩后，關閉冷卻水。

　　自吸磁力泵拆卸

　　當泵出現異常情況需要檢修時，應按順序進行拆卸。

　　拆開托架上的放油螺栓，放盡托架內的潤滑油。

　　拆開托架與泵體上的螺母，取下泵體，左旋擰下葉輪螺母，取出葉輪和鍵。

　　將泵蓋連同軸套，機械密封等從泵軸上取出。

　　擰下密封壓蓋上的螺栓，取出密封壓蓋，機械密封動環和軸套。擰下密封箱和泵蓋的連接螺栓，取出機械密封靜環。

　　拆開托架兩端的軸承端蓋，取出泵軸和軸承，再從泵軸上取出軸承。

　　如在拆卸中遇到困難，請與我公司安徽江南泵閥集團聯系。
